मुख्य चश्मा
| नहीं। | नाम | चश्मा |
|
1 |
व्हीलबेस |
1500 मिमी |
| 2 |
पहिया नलिका |
735/1820 मिमी |
| 3 |
टायर |
8 पीसी/लाइन |
| 4 |
टायर स्पेक |
215/75R17.5 |
| 5 |
किनारा |
6.00-17.5 |
| 6 |
प्लेटफ़ॉर्म चौड़ाई |
2990 मिमी |
| 7 |
मंच की ऊँचाई |
1175 मिमी |
| 8 |
निलंबन दूरी |
± 300 मिमी |
| 9 |
संचालन तंत्र |
ऑल-व्हील हाइड्रोलिक ट्रैक्शन स्टीयरिंग या कंट्रोल स्टीयरिंग |
| 10 |
फ्रेम सामग्री |
Q690D |
| 11 |
पहली पंक्ति अधिकतम। मोड़ कोण |
55 डिग्री |
| 12 |
एकल लाइन तारे वजन |
3.8 टन |
| 13 |
फ्रेम का प्रकार |
फ्लैट वेब |
| 14 |
भार वहन शैली |
तीन या चार अंक |
| 15 |
प्रति लाइन पेलोड |
22.5 टी (18 किमी/घंटा) |
चश्मा अनुदेश
|
नहीं, भागों ब्रांड मूल |
|||
|
1 |
थका देना |
शुआंग कियान |
चीन |
|
2 |
किनारा |
झेंग जिंग |
चीन |
|
3 |
धुरा |
न्यूयार्क |
चीन |
|
4 |
काइलाइनर |
है ते |
चीन |
|
5 |
वाल्व |
पिस्टर/एमएचए |
जर्मनी |
|
6 |
दबाव मीटर |
डामस |
जर्मनी |
|
7 |
फास्ट कनेक्टर |
वोसविंकल |
जर्मनी |
|
8 |
बहु -रेखाएँ वाल्व |
बॉन्डियोली और पावसी |
इटली |
|
9 |
हाइड्रोलिक नली |
ईटन |
यूएसए |
|
10 |
हाइड्रोलिक स्टील पाइपलाइन |
ग्लोब |
चीन |
|
11 |
हाइड्रोलिक कनेक्टर |
ईटन शैली |
यूएसए |
|
12 |
रिले वाल्व |
रुइली |
चीन |
|
13 |
इंजन -स्टेशन |
शिनचाई |
चीन |
|
14 |
घूर्णन समर्थन |
रोथे एर्ड |
जर्मनी |
Oवरदेखना
विस्तृत प्रदर्शन
प्रत्येक भाग चश्मा विवरण
(1)। 3 लाइनें मॉड्यूलर ट्रेलर (2 सेट)
|
एक्सिस लाइन्स |
3 |
|||
|
गति (किमी/घंटा) |
0.5 |
5 |
40 |
80 |
|
सकल भार (टी) |
135.0 |
109.8 |
60 |
49.2 |
|
पेलोड प्रत्येक पंक्ति (टी) |
45.0 |
36.6 |
20.0 |
16.4 |
|
लंबाई (मिमी) |
4500 |
|||
|
चौड़ाई (मिमी) |
2990 |
|||
|
ऊंचाई (मिमी) |
1175±300 |
|||
|
व्हीलबेस (मिमी) |
1500 |
|||
|
व्हील ट्रैक (मिमी) |
1800/735 |
|||
|
टायर चश्मा |
215/75R17। 5 135/133J 16PR |
|||
|
किनारा |
6.00-17.5 |
|||
|
टायर संख्या |
24 |
|||
|
मोड़ कोण |
55 डिग्री |
|||
|
मोड़ त्रिज्या (मिमी) |
5740 (बाहरी) से कम या उसके बराबर 1500 (आंतरिक) से कम या बराबर |
|||
|
कार्य -तापमान |
-40 डिग्री ~ +55 डिग्री |
|||
(२)। 4 लाइनें मॉड्यूलर ट्रेलर (1 सेट)
|
एक्सिस लाइन्स |
4 |
|||
|
गति (किमी/घंटा) |
0.5 |
5 |
40 |
80 |
|
सकल भार (टी) |
180.0 |
146.4 |
80.0 |
65.6 |
|
पेलोड प्रत्येक पंक्ति (टी) |
45.0 |
36.6 |
20.0 |
16.4 |
|
लंबाई (मिमी) |
6000 |
|||
|
चौड़ाई (मिमी) |
2990 |
|||
|
ऊंचाई (मिमी) |
1175±300 |
|||
|
व्हीलबेस (मिमी) |
1500 |
|||
|
व्हील ट्रैक (मिमी) |
1800/735 |
|||
|
टायर चश्मा |
215/75R17। 5 135/133J 16PR |
|||
|
किनारा |
6.00-17.5 |
|||
|
टायर संख्या |
32 |
|||
|
मोड़ कोण |
55 डिग्री |
|||
|
मोड़ त्रिज्या (मिमी) |
2550 (आंतरिक) से कम या बराबर, 7500 से कम या बराबर (बाहरी) |
|||
|
कार्य -तापमान |
-40 डिग्री ~ +55 डिग्री |
|||
(३)। हाइड्रोलिक गोसेनेक
|
Gooseneck पेलोड (टी) |
मानक 35 टी, अधिकतम 50 टी |
|
Gooseneck ऊंचाई (मिमी) |
1370/1520 |
|
रियर टर्निंग रेडियस (मिमी) |
2800 |
|
ट्रैक्टर हेड टर्निंग एंगल gooseneck |
105 डिग्री |
|
राजा पिन चश्मा |
90#( 3.5इंच) |
|
टारे का वजन (टी) |
6.5 |
|
आयाम (L × W × H) (मिमी) |
4117x2195x2500 |
टिप्पणी:Gooseneck वियोज्य बाड़ के साथ है, बाड़ की ऊंचाई 400 मिमी है। सुविधा में ऊपर और नीचे चढ़ने के लिए सीढ़ी के साथ।
(४)। 3 मीटर टोइंग बार
3 मी टोइंग बार, टोइंग रिंग होल डायमीटर 70 मिमी, टोइंग रिंग वियोज्य है
(५)। दो-पंक्ति बोगी
(६)। इंजन सेट स्टेशन
पावर यूनिट एक उच्च-गुणवत्ता वाले एयर-कूल्ड डीजल इंजन का उपयोग करती है, जो बड़े आउटपुट पावर और आरक्षित शक्ति के साथ विश्वसनीय और बनाए रखने में आसान है। इंजन में उच्च लागत प्रदर्शन और बिक्री के बाद की सेवा है। हाइड्रोलिक तेल पंप एक A2F12 हाइड्रोलिक इच्छुक अक्ष पिस्टन पिस्ट है जो शंघाई तेल पंप कारखाने द्वारा उत्पादित रेक्स्रोथ तकनीक का उपयोग करके निर्मित है। पंप आयातित कोर घटकों का उपयोग करता है और उच्च आउटपुट दबाव और बड़े विस्थापन की विशेषताएं हैं, जो मल्टी-एक्सिस हाइड्रोलिक ट्रेलरों के लिए उपयुक्त है। ट्रेलर ऑपरेशन बॉक्स को पावर यूनिट के साथ मिलान करने के बाद, ट्रेलर के उठाने और स्टीयरिंग नियंत्रण को महसूस किया जा सकता है। इसी समय, इलेक्ट्रॉनिक नियंत्रण स्टीयरिंग वाल्व को स्टीयरिंग वाल्व को दूर से नियंत्रित करने के लिए मिलान किया जा सकता है, ट्रेलर के स्टीयरिंग के रिमोट कंट्रोल को महसूस करने और परिचालन सुरक्षा सुनिश्चित करने के लिए।
(7)। मुफ्त में अतिरिक्त प्रोमो
रियर ऑपरेशन चेतावनी वाहक और प्रणाली
तेजी से मरम्मत किट
- ब्रेक चैंबर *3 - मॉड्यूलर इलेक्ट्रिक और एयर पाइपलाइन *2
- ब्रेक वाल्व: *1 - निलंबन हाइड्रोलिक नली *3
- साइड लाइट्स *6 - मॉड्यूलर हाइड्रोलिक कनेक्शन नली *3
- सस्पेंशन एयरपाइप *3 - 16 s, 20s बॉल वाल्व *2
Gooseneck पर अनुकूलित उपकरण बॉक्स

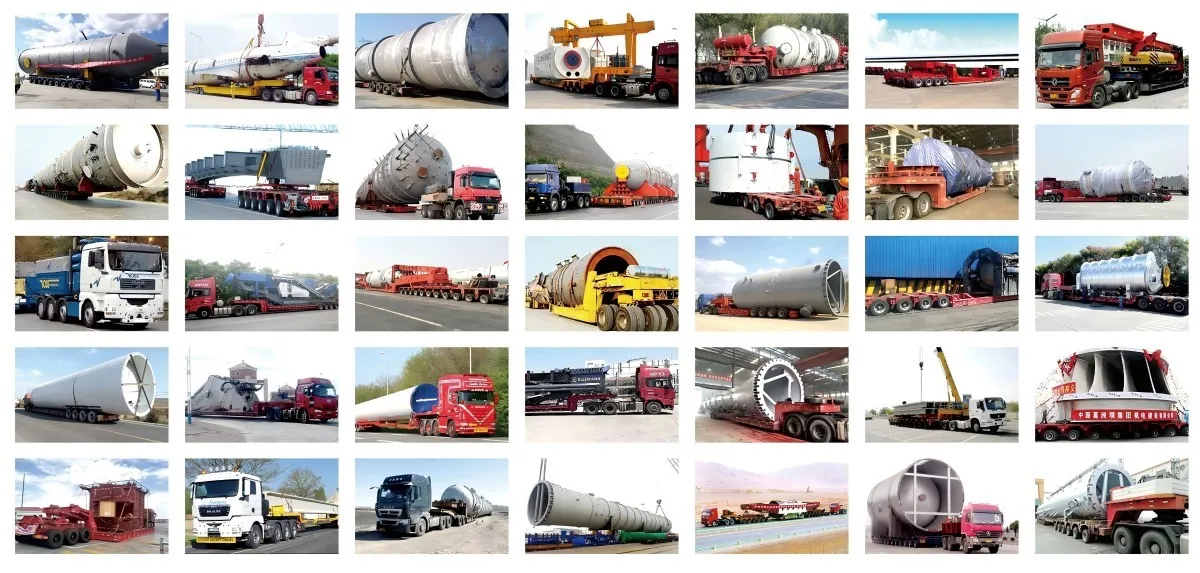

भौतिक अनुप्रयोग
